Accelusパネル

ASP-055-18
ASP-090-09
ASP-090-18
ASP-090-36
ASP-180-09
ASP-180-18

DC電源入力のスタンダードデジタルサーボアンプ

英文データシート(PDF)はこちら
AmpDS-ASP.pdf

ラインアップ

電源電圧 / 出力電流

型番	電源電圧	連続電流	ピーク電流
ASP-055-18	DC 20～55 V	6 A	18 A
ASP-090-09	DC 20～90 V	3 A	9 A
ASP-090-18	DC 20～90 V	6 A	18 A
ASP-090-36	DC 20～90 V	12 A	36 A
ASP-180-09	DC 20～180 V	3 A	9 A
ASP-180-18	DC 20～180 V	6 A	18 A

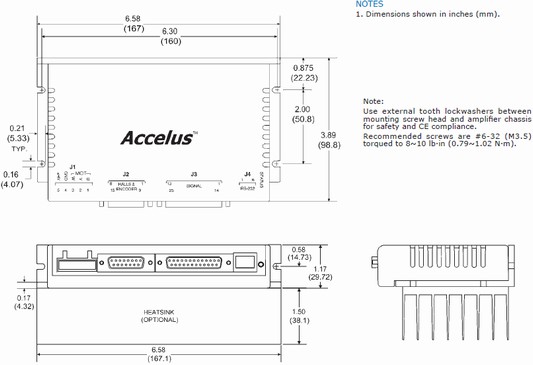

サイズ／質量

167 (W) × 103 (D) × 30 (H) mm ／ 0.43 kg

仕様

モータの種類	ACサーボモータ、DCサーボモータ、リニアモータ、ボイスコイルモータ
制御	CANopen	×
	PVT	×
	位置／速度／トルク制御	○
	ホーミング	○
	インデクサ	×
入力コマンド	CANopen	×
	ASCIIコマンド	×
	パルス列入力	○
	±10V位置/速度/トルク制御	○
	PWM速度/トルク制御	○
	マスターエンコーダ入力	○
フィードバック	インクリメンタル・エンコーダ	○
	2ndインクリメンタル・エンコーダ	×
	エンコーダ出力	○
	アナログ・Sin/Cos・エンコーダ	×
	レゾルバ	×
	デジタルホール	○
デジタルI/O	入力数	6
デジタルI/O	出力数	2
オプション	Ｒｅｇｅｎ外部抵抗	×
	外付けエッジフィルタ	×
	標準ヒートシンク	◎
	ロープロファイルヒートシンク	×
	コネクターキット	◎
	RS232Cシリアルケーブル	◎

◎は別途ご注文ください。

概要

●ACサーボモータ、DCサーボモータ、リニアモータ、ボイスコイルモータ用サーボアンプ
●CME 2ソフトウエアにより、PC接続で、容易に設定、調整が可能
●オートチューニング/オートフェージング
●電子ギア
●フィールドオリエンテッドコントロール
●スペースベクター制御
