AnybusコンパクトコムM30

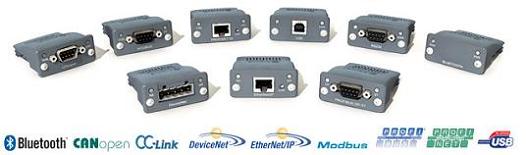

M30モジュールは全ての主要なフィールドバス、産業用イーサネットに対応しています。長期にわたり市場での信頼と実績のあるAnybusコンパクトコムM30は、ユニークで交換可能なモジュールで、産業用機器と全てのネットワークとの通信を可能にするソリューションです。
必要なものは全て付属
M30モジュールは、フィジカルコネクション、ハードウェアインターフェイス、プロトコル機能など、必要なコンポーネントは全て含まれたソリューションです。対応する産業用ネットワーク選択し、モジュールをプラグインするだけです。異なるネットワークに対応したモジュールをプラグインする際も、ハードウェアまたはソフトウェアの交換は必要ありません。 M30モジュールは、最短での市場投入が可能で、投資収益率も早く最小の開発リソースでの導入が可能です。
代表的なアプリケーション
M30は多くの産業用オートメーション機器に適合するように設計されています。HMI、溶接コントローラー、AC機器、マイクロPLC、バルブ、ソフト開発者、重量計、温度調節器、バーコード、スキャナー、RFIDアプリケーションは、今日、M30が通信インターフェイスとして使われているオートメーションデバイス例です。

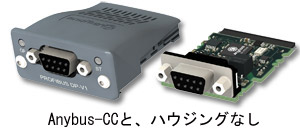

ハウジングあり、なし選択可能
M30は、ハウジングありとハウジングなしの2つのスタンダードヴァージョンからお選びいただけます。回路部分は、堅牢なプラスチックカバーに覆われているので取り扱いやすく、現場での付け替えなどのメンテナンス性に優れています。
保護等級IP67対応を実現
スタンダードなM30モジュールに新しくM12ヴァージョンが加わりました。ハウジングあり、なしの選択可能です。
M12ヴァージョンハウジングなしタイプは、保護等級IP67(IP=Ingress Protection)に対応。これは、最高ランクの防水・防塵に対応することを意味しています。
ハウジング付きタイプはIP20に対応し、フィールドバスコネクター付きのスタンダードタイプと同様です。
モジュールの実装
M30モジュールは、ホストアプリケーション機器の予備スロットに設置します。モジュールはシンプルな構造になっており、前面のカバーについた2つのねじを締めることでしっかり固定されます。
プラグイン構造により、開発、メンテナンスのどの過程でもモジュールの取り付けは可能です。これにより、ロジスティックスとフレキシビリティーの最適化を実現します。
M30の特長
・一般的なオートメーションデバイスのための低価格なプラグインモジュール
・一度の開発で全ての主要な産業用ネットワークへ接続可能
・機器の設定を変えることなく、異なるネットワークに対応するモジュールへもプラグイン可能
・M30からM40への移行可能
・最小の開発努力で短期間での市場投入が可能
・すべてのモジュールがハウジングありとなしを選択可能
・ホストアプリケーションデバイス用のスロットカバーの提供可能
・いくつかの主要なネットワークに対応した保護等級IP65、IP67対応のM12コネクタあり
モジュール仕様
サイズ
52 x 50 x 22mm or 2.04 x 1.97 x 0.86 ” (L x W x H) (ハウシングあり)
52 x 37 x 16mm or 2.04 x 1.45 x 0.63 ” (L x W x H ) (ハウシングなし)
電源電圧
3.3 Volt
動作温度
-40℃ 〜 + 70℃(動作中:ハウシングあり)
-40℃ 〜 + 85℃(動作中:ハウシングなし)
保護等級
IP20 (スタンダードコネクタ)
IP65/67 (ハウジングなしM12コネクタ)
