PTPマネージャ

IEEE1588-2008PTPネットワークのモニタ＆コンフィグレーションツール

機能

PTPマネージャはIEEE1588-2008ネットワークのモニタ、コンフィグレーション、テストを可能にするツールです。検出されたすべてのPTPクロックのコンフィグレーションはシンプルな表示のPTPマネージャで変更することができます。このツールはユニキャストテーブルやフォルトログを含むオーディナリクロック、バウンダリクロック、トランスペアレントクロックのすべての機能をサポートしています。

ホストPCの必要とされるネットワークカードを選択するだけなので、複雑な設定は必要ありません。

ユニキャストサポート

PTPマネージャはPTPクロックのユニキャスト接続をサポートしています。これによりPTP機能を持たないルータの先にあるクロックのモニタと設定が可能です。

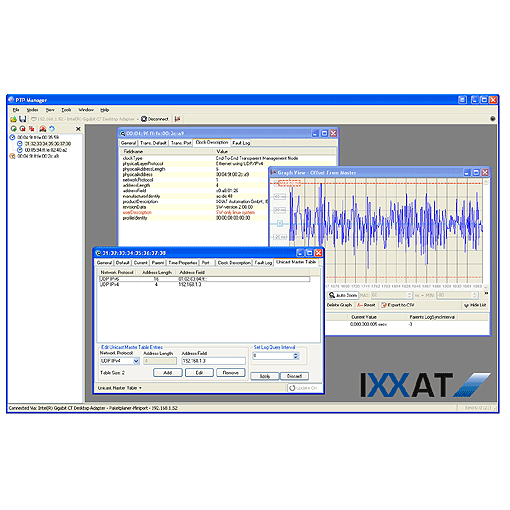

ネットワークハイアラーキの自動表示

ネットワークにあるPTPクロックを自動的に検出し、リスト表示しまうｓ。くわえて、PTPマネージャはマスタ/スレーブの関連を認識し、ツリー形式で表示します。

同期データのグラフ表示

マスタ、スレーブ間の同期の便利なモニタ機能として、PTPマネージャは、“One Way Delay(片方向ディレイ)”、“Offset from Master(マスタからのオフセット値)”、“Observed drift(検知されたドリフト値)”のグラフ表示が可能です。
測定値はCSVファイルにエクスポートができます。グラフ表示は自動ズームや手動ズームが行えます。

ハイライト

・ユニキャスト/マルチキャスト接続サポート
・接続ネットワーク中のマルチキャストPTPクロックの自動検出
・マスタ/スレーブ関係の認識とハイアラーキのツリー表示
・異なるシンボルによりタイプに依存したクロックの表示
・“片方向ディレイ”、“マスタからのオフセット値”、“認知されたドリフト値”のグラフによるヒストリ表示
・複数グラフ機能（さまざまなノードをグラフにより表示）
・オーディナリ/バウンダリ/トランスペアレントクロックのデータセットをサポート
・SET、COMMANDメッセージを使用したクロック設定の補正
・グラフデータのCSVファイルへのエクスポート
・SET/COMMAND管理メッセージ実行のリアルタイム表示（レスポンス/エラーステータスTLVの表示）
・修正可能なPTPドメイン

製品内容

・Windows 7/2000/XP/Vista用プログラム
・シングルユーザランセンス
・マニュアル

オーダ番号

1.02.0318.20000	PTPマネージャ（シングルライセンス）
1.02.0318.30000	PTPマネージャ（カンパニライセンス）
