B4タイプ
オッター社B4タイプの自動車用自動復帰型サーキットブレーカーは、バイメタル方式を採用し、ワイヤーハーネスプロテクターとして、電流に対する高い感受性と強靭な構造を持ち、如何なる状況下でも、ハーネスを過負荷によるダメージから効果的に保護します。
自動車内のあらゆる電装システムを作動させるためのモーターが作動不良を起こし、ロックされますと、ワイヤーハーネスは長時間過電流を流すことになり、ハーネスの絶縁機能を劣化させることになります。B4タイプは、高電流が流れる時間を制限し、ワイヤーハーネスを保護する役割を果たします。
サーキットブレーカーのパッケージングとしては絶縁カバーを使用し、自動車の標準ハーネスコネクターに接続できるようにデザインされておりますが、取付方法により、特別仕様のカバーを選択頂けます。
基本仕様
対応電圧
DC9 - 15V
負荷可能電流値
周囲温度20ºC・DC12Vで、40A
復帰特性
25ºC以上
耐久復帰回数
DC20A,12Vで35,000回
作動温度領域
50ºC〜170ºC
最大設定周囲温度
200ºC
回路ショートでの最大開放電流値
80A (誘導型)、150A (抵抗型)
標準寸法

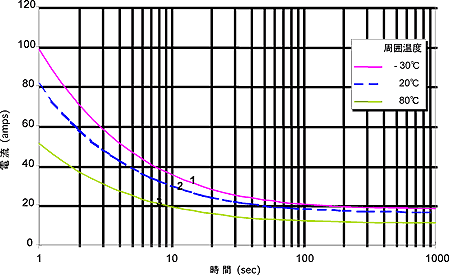

標準開放時間
以下特性カーブは作動特性の一例であり、参考用です。詳細内容につきましては、お問い合わせ下さい。
