DC12V対応 超小型サーキットブレーカ
PBAタイプ
オッター社PBAタイプのDC12V用自動復帰型サーキットブレーカーは、バイメタル方式を採用し、高い接点圧、熱及び電流に対する高い感受性、更に強靭な構造を持ち、如何なる状況下でも、機器を最適な状態で保護します。PBAタイプは、市場で最小サイズの高性能サーキットブレーカーで、優れた開放・復帰性能を持ち、モーター巻線温度の上昇を抑えます。
サーキットブレーカーのパッケージングとしては、絶縁カバーを使用。端子は溶接及びはんだ付けが可能で、自動車用電装モーター等搭載アプリケーション内部への取付けを考慮し、豊富な種類より選択頂けます。
基本仕様
対応電圧
DC 9〜15V
復帰特性
60℃以上
最低作動電流*1
6A
最大作動電流*1
50A
最大連続通電値*1
24A
端子の素材
真鍮/ニッケルシルバー/ニッケル銅
端子の形状*2
平行(加工無し)/ 短尺 / 折り曲げ
その他計20種類以上
*1 : 周囲温度20℃での測定値
*2 : 標準タイプ以外でも、カスタム設計が可能です。詳しくはお問合せ下さい。

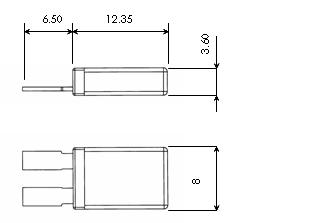

標準寸法
PBAタイプ断面図
PBAタイプは、バイメタルに加え、低い抵抗値のリーフスプリングを採用し、超小型パッケージでありながら、高電流負荷に対応します。
主な用途
自動車用電動モーター/変圧器/プリント回路基板/充電器
