ムービングコイルアクチュエータ
電動グリッパー

MGR7

MGR7
超小型のグリッパー。ロボットハンドなどに

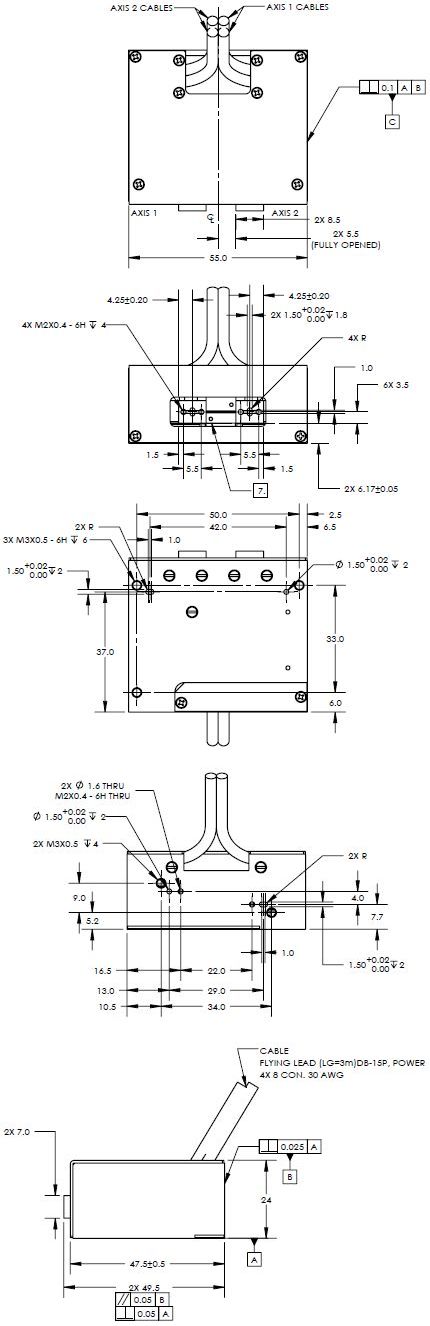

MGR7の簡易PDF図面はこちら
MCA_MGR7.pdf
※ 製品仕様が変更となる場合がありますので、詳細はお問合せください。

電動グリッパー動作例へのリンク


ラインアップ
型番ストローク電圧方式 / コイル数分解能
MGR7-010-51-110 mm
(片側 5 mm × 2)
24 VVCM / 1コイル
(独立 2VCM)
1 μm
※ 標準エンコーダ分解能は 1μm
質量 / 寸法
・MGR7-010-51-1 … 可動質量: 9 g / 全体質量: 0.17 kg

仕様
型式MGR7-010-51-1
駆動電圧24 V
最大開閉量10 mm (片側ストローク: 5 mm × 2)
本体寸法 (ロッド除く)55(W)×47.5(D)×24(H) mm
全体質量0.17 kg
可動質量9 g
ピーク推力 / 電流3.8 N / 0.35 A
推力定数10.9 N/A
エンコーダ仕様Quad ABZ(差動), 分解能: 1 μm
ケーブル/端子仕様標準: ピッグテール (ケーブル長:0.5m, 端子:HD26オスに統合)
オプション: フライングリード (ケーブル長:3m, 信号線:Dsub15オス+電力線)
・ 電圧は24Vdc以下でも動作しますが、推力や加速度が制限される場合があります。
・ 連続推力は、ピーク推力の1/4程度を目安としてください。(動作環境で大きく異なります。)
・ 駆動に最適なドライバは用途に合わせて選定致しますのでご相談ください。
・ 製品仕様は変更となる場合がありますので、詳細はお問合せください。
