MLA8

8mm厚と薄型でVCMを内蔵したロッド可動型の計測用アクチュエータ。位置決め/加圧と計測が１台で行えるため、測定時荷重を制御して安定した自動計測が実現できます。

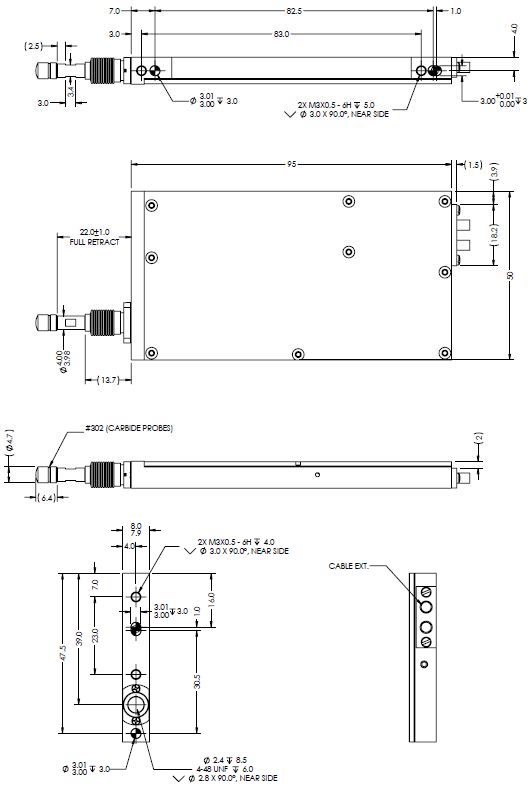

MLA8 の簡易PDF図面はこちら
MCA_MLA8.pdf
※ 製品仕様が変更となる場合がありますので、
詳細はお問合せください。

PDF（805KB）

ラインアップ

型番	ストローク	電圧	方式 / コイル数	分解能
MLA8-010-51-2	10 mm	24 V	VCM / 2コイル	1 μm
MLA8-010-50-2				0.5 μm
MLA8-010-52-2				0.1 μm

質量／寸法

・MLA8-010 … 可動質量: 25 g ／全体質量: 0.17 kg

仕様

型式	MLA8-010
駆動電圧	24 V
ストローク	10 mm
本体寸法 (ロッド除く)	95×50×8 mm
全体質量	0.17 kg
可動質量	25 g
ピーク推力 / 電流	4 N / 1.3 A
推力定数	3.2 N/A
エンコーダ仕様	Quad ABZ(差動), 分解能: 1 μm (オプション: 0.5μm, 0.1μm)
ケーブル/端子仕様	標準: ピッグテール (ケーブル長:0.5m, 端子:HD26オスに統合) オプション: フライングリード (ケーブル長:3m, 信号線:Dsub15オス+電力線)

・連続推力は、ピーク推力の1/4程度を目安としてください。(動作環境で大きく異なります。)
・駆動に最適なドライバは用途に合わせて選定致しますのでご相談ください。
・製品仕様は変更となる場合がありますので、詳細はお問合せください。
