MSA8

8mm厚と薄型でロッド可動型の計測用デジタル
マイクロメータ(ダイヤルゲージ)。
エンコーダからの2相パルスにより、位置や寸法
測定が行えます。
MLA8のVCMの代わりにバネを内蔵し、外力により
ロッドが縮む方式とし、さらに軽量コンパクト化した
モデルです。(アクチュエータではありません)

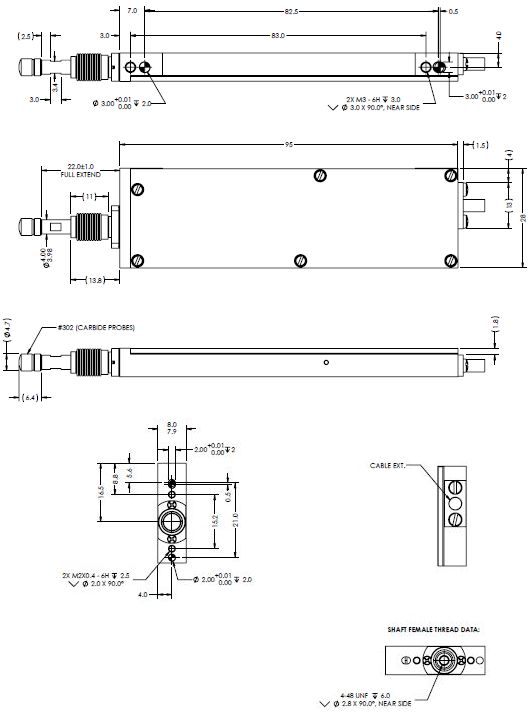

MSA8 の簡易PDF図面はこちら
MCA_MSA8.pdf
※ 製品仕様が変更となる場合がありますので、
詳細はお問合せください。

PDF（762KB）

ラインアップ

型番	ストローク	電圧	方式 / コイル数	分解能
MSA8-010-01-0	10 mm	5～15 V	- / - (モータ無し)	1 μm
MSA8-010-00-0				0.5 μm
MSA8-010-02-0				0.1 μm

質量／寸法

・MSA8-010 … 可動質量: 11 g ／全体質量: 0.054 kg

仕様

型式	MSA8-010
駆動電圧	5～15 V
ストローク	10 mm
本体寸法 (ロッド除く)	95×28×8 mm
全体質量	0.054 kg
可動質量	11 g
エンコーダ仕様	Quad ABZ(差動), 分解能: 1 μm (オプション: 0.5μm, 0.1μm)
ケーブル/端子仕様	標準: ピッグテール (ケーブル長:0.5m, 端子:HD26オス) IP65: M12コネクタ

・オプションでエンコーダ分解能, ケーブル仕様, IP65などが選択可能です。
・ドライバ等は用途に合わせてご相談ください。
・製品仕様は変更となる場合がありますので、詳細はお問合せください。
