Stepnet AC

STX-115-07
STX-230-07

AC電源(100～120V,200～240V)対応の
ステッピングモータ用ドライバ

英文データシート(PDF)はこちら
AmpDS-STX.pdf

PDF（265KB）

ラインアップ

電源電圧 /　出力電流

型番	電源電圧	連続電流	ピーク電流
STX-115-07	AC 100～120 V	5 A	7 A
STX-230-07	AC 200～240 V	5 A	7 A

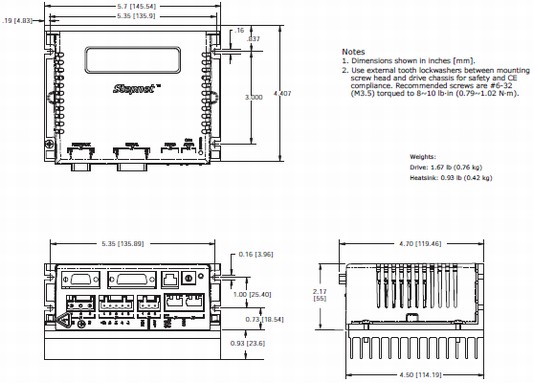

サイズ／質量

146(W)×119(D)×55(H) mm × 0.76 kg

仕様

モータの種類	ステッピングモータ（パルスモータ）
制御	CANopen	○
	PVT	○
	位置／速度制御	○
	ホーミング	○
	マイクロステッピング	○
	サーボモード	○
	インデクサ	○
入力コマンド	CANopen	○
	ASCIIコマンド	○
	パルス列入力	○
	±10V 速度/トルク制御	○
	PWM 速度/トルク制御	○
	マスターエンコーダ入力	○
フィードバック	インクリメンタル・エンコーダ	○
	2ndインクリメンタル・エンコーダ	×
	エンコーダ出力	×
	アナログ・Sin/Cos・エンコーダ	×
	レゾルバ	×
	デジタルホール	×
デジタルI/O	入力数	12
デジタルI/O	出力数	4
オプション	Regen外部抵抗	×
	外付けエッジフィルタ	×
	標準ヒートシンク	◎
	ロープロファイルヒートシンク	×
	コネクターキット	◎
	RS232Cシリアルケーブル	◎

◎は別途ご注文ください。

概要

●ステッピングモータ（パルスモータ）ドライバ
●CME 2ソフトウエアにより、PC接続で、容易に設定、調整が可能。
●オートチューニング
●マイクロステッピング（無限大分割）
●エンコーダフィードバック
●サーボモード動作（位置、速度、トルク制御）
●フィールドバス・ネットワーク（CANopen）で制御も可能
●シーケンスの保管機能、電子ギア
