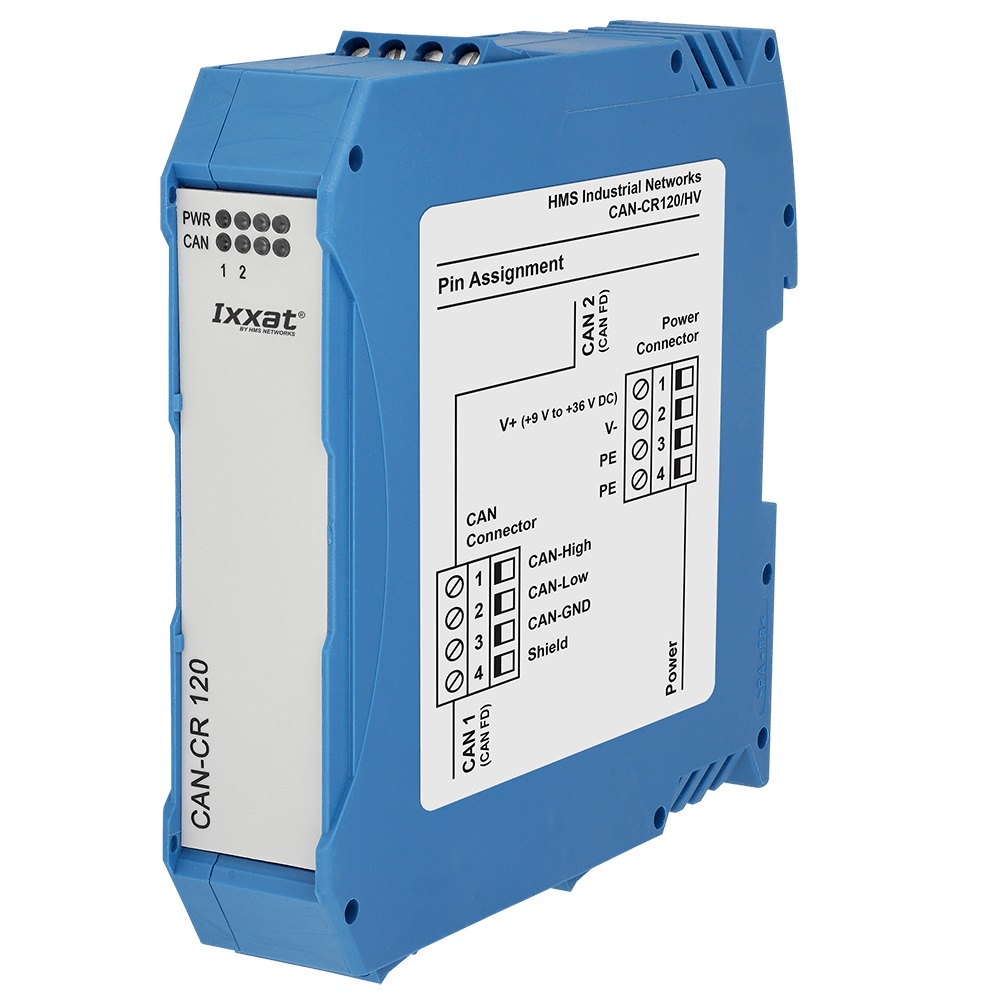

CAN-CR120/HV

CAN-CR120/HVは、電気的絶縁に特化したCANリピーターで、3kVまでの絶縁に対応したリピーターです。高度な安全性を要求されるアプリケーションに最適です。

CAN-CR120/HVは、CAN-CR100と同様、CANやCANFDネットワークの電気的絶縁にお使いいただけます。
リピーターは障害のあるセグメントを残りのネットワークから切り離し、引き続き機能できるようにします。障害が解消されるとそのセグメントは自動的にネットワークに復帰します。
CAN-CR100の電気的絶縁機能はCAN/CANFDセグメントと電源の間で機能します。
CAN-CR100との違いは、絶縁レベルになります。

機能と利点

・最大3kVのライン保護（絶縁）
・1つのデバイスでCAN、CANFDをサポート
・配線の簡略化によりコスト低減
・システムの信頼性の向上
・リアルタイム動作にほぼ影響のない動作遅延

テクニカルデータ

ディスプレイ	送信、欠陥セグメント（2つのデュオLED:各セグメントに1つ）電源（LED×1)
CANバスインターフェイス	CANチョークを備えたISO11898-2、2つのネジ留め式端子
CANボーレート	最大1Mbps
CANFDバスインターフェイス	ISO CANFD、非ISO CANFD
CANFDボーレート	・500kbps:アービトレーションレート・最大4Mbps:フレキシフルデータレート
ディレイ	およそ175ns(バス長35mに相当）
電源	DC9 ～ 36V 標準70mA、最大100mA、端子経由
電気的絶縁	3kV DC/1秒、1500V AC/1分 CAN1、CAN2と電源
認証	CE、FCC
温度範囲	-20℃ ～ +70℃
ハウジング、サイズ	プラスティック、22.5×105×114mm

製品内容

・CAN-CR120/HV本体
・マニュアル

オーダー番号

1.01.0120.20010	CAN-CR120/HV、バス終端抵抗付き
1.01.0120.20210	CAN-CR120/HV、バス終端抵抗なし

ご注意
・バス終端抵抗付きバージョンでは、お客様がデバイス内の終端抵抗をOFFにすることはできません。
