CAN-CR200

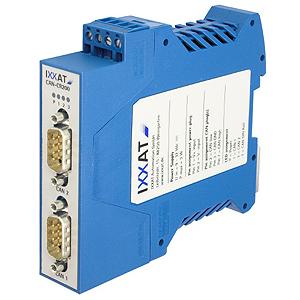

CAN-CR200
モジュラー型ISO 11898-2対応CANリピーター


CANネットワークの2つのセグメントを電気的に絶縁する、またスター型、ツリー型のトポロジーを構築するといった際にお使いいただく製品です。複数のCAN-CR200を統合されたバックボーンバス経由でCAN-hubに接続できます。このリピーターの一番の特徴は、欠陥のあるセグメントを自動認識し、他のセグメントから分離できることです。分離することでネットワークの残りの部分は動作し続けることができます。欠陥の除去のあと、セグメントをふたたびネットワークに組み入れることができます。
リピーターの電気的絶縁機能は、電源供給と同様に、それぞれのCANセグメントに対して行われます。

技術データ
ディスプレイ送信・欠陥セグメント(3つのデュオLED)、電源(1LED)
CANバスインターフェイスISO 11898-2(CAN choke)、 電気的絶縁コネクタ2つとバックボーンバス1つ
CANターミネーション・レジスタ搭載(切換可)
ボーレート888 kpbs まで
ディレイ200ns(バス長40m以内に相当)
CAN終端抵抗DIPスイッチにより切り替え可能
(デフォルトはCAN1/CAN2=OFF,CAN3=ON)
電源9 - 32 V DC、1.5 W typ
使用温度範囲-20℃ 〜 +70℃
ハウジング、寸法プラスティック、22.5 × 100 × 115 mm

製品内容
- CAN-CR200
- クイックリファレンス

アクセサリー
- スター型、ツリー型トポロジー構築のためのTバスコネクター

CR200のCAN3ポートを使用して複数のCR200を接続するためのコネクターです。
こちらの製品になります。
https://www.servo.jp/products/T_Bus_Connector.html

オーダー番号
1.01.0067.44010CAN-CR200
1.04.0073.00000Tバスコネクター
