J1939 Diagnosticオプション
J1939-73で定義されている診断メッセージ(DM)を処理するスタックオプションです。
J1939の診断メッセージはSAE仕様J1939-73で定義されています。メッセージ送受信はemotas J1939スタック自体で行えますが、このオプション機能を搭載しないと受信メッセージはアプリケーションで解釈する必要があります。

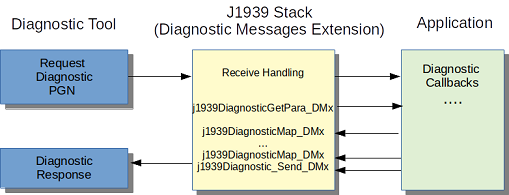

この診断メッセージオプションはより簡単な方法で診断メッセージ(DM1...DM64)を送受信するためのAPI関数を提供します。
たとえば、SPNからの診断トラブルコード/Diagnostic Trouble Code(DTC)、障害モードインジケーター/Failure Mode Indicator、変換モード/Conversion Mode、発生回数/Occurrence Countを組み合わせて、それらを複数のBAMやCMDTによって送信される診断メッセージ(DM)にマップする機能を持っています。
またDM16を使用メモリアクセスとバイナリ転送などの機能を持っています。
システム要求条件
診断メッセージオプションは、emotas SAE J1939スタックのオプションソフトウェアです。
シングルライン/マルチライン、ライセンスタイプはスタックと同じものをお選びください。
オーダー番号
1028-20-P
J1939診断メッセージオプション(シングルライン)
プロジェクトライセンス
1028-20
J1939診断メッセージオプション(シングルライン)
サイトライセンス
1028-20-ML-P
J1939診断メッセージオプション(マルチライン)
プロジェクトライセンス
1028-20-ML
J1939診断メッセージオプション(マルチライン)
サイトライセンス
