LAR300

LAR300
高推力の直動+回転アクチュエータ。

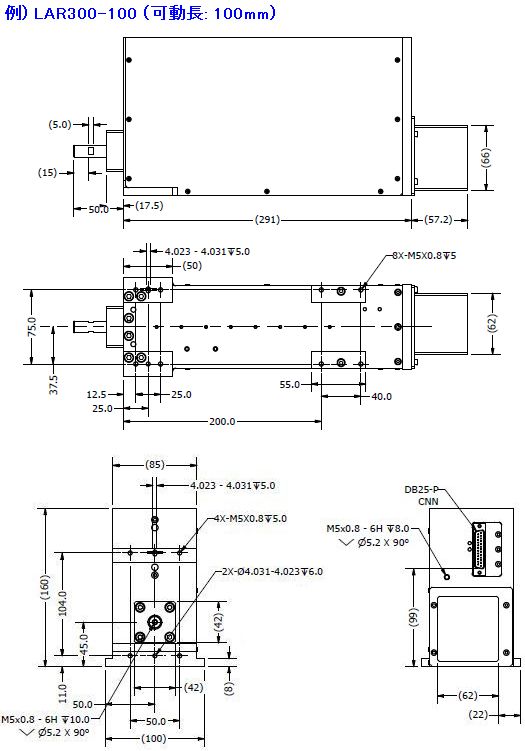

LAR300の簡易PDF図面はこちら
ストローク 50mm: MCA_LAR300-050.pdf
ストローク 100mm: MCA_LAR300-100.pdf
※ 製品仕様が変更となる場合がありますので、詳細はお問合せください。


ラインアップ
型番ストローク電圧方式 / コイル数分解能
LAR300-050-75-250 mm48 Vリニア: VCM / 2コイル
回転: ブラシモータ
リニア: 5 μm
回転: 2,000 CPR
LAR300-100-75-1100 mmリニア: VCM / 1コイル
回転: ブラシモータ
※ 標準エンコーダ分解能は 5μm (オプションで 1μm あり)
※ 標準回転エンコーダ分解能は 2,000 CPR (カウント/回転)

質量 / 寸法
・LAR300-050 … 可動質量: 3.6 kg / 全体質量: 11.1 kg
・LAR300-100 … 可動質量: 2 kg / 全体質量: 10.7 kg

仕様
型式LAR300-050LAR300-100
駆動電圧48 V
リニアストローク50 mm100 mm
本体寸法 (ロッド除く)291×160×85 mm348×160×85 mm
全体質量11.1 kg10.7 kg
可動質量3.6 kg2 kg
リニアピーク推力 / 電流202 N / 3 A80 N / 4 A
リニア推力定数86 N/A43 N/A
回転ピークトルク0.21 Nm / 4A (オプション 16:1 ギア内蔵で 3.2 Nm)
リニアエンコーダ仕様Quad ABZ(差動), 分解能: 5 μm (オプション: 1 μm)
回転エンコーダ仕様Quad ABZ(差動), 分解能: 2,000 CPR (カウント/回転)
端子仕様標準: DB25オス (ケーブル無し)
・ オプションで エンコーダ分解能, ロッド先端形状の変更 や バネ, 真空配管, ギアの内蔵 が可能です。
・ 電圧は24Vdc以下でも動作しますが、推力や加速度が制限される場合があります。
・ 連続推力は、ピーク推力の1/4程度を目安としてください。(動作環境で大きく異なります。)
・ 駆動に最適なドライバは用途に合わせて選定致しますのでご相談ください。
・ 製品仕様は変更となる場合がありますので、詳細はお問合せください。
