LBR62

62mm厚の直動+回転アクチュエータ。
高トルクのネジ締めその他汎用に
<回転ピークトルク>
・ギア無し … 2.2 Nm
・4:1ギア … 8 Nm
・16:1ギア … 30 Nm

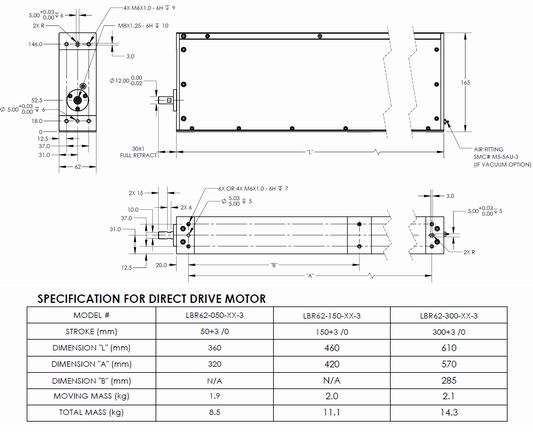

LBR62の簡易PDF図面はこちら
MCA_LBR62.pdf
※ 製品仕様が変更となる場合がありますので、詳細はお問合せください。

ラインアップ

型番	ストローク	電圧	方式 / コイル数	分解能
LBR62-050-35-3	50 mm	DC 48 V	リニア: 3相 / 3コイル回転: 3相	リニア: 5μm 回転: 2000 CPR
LBR62-150-35-3	150 mm
LBR62-300-35-3	300 mm

※ 標準エンコーダ分解能は 5μm (オプションで 1μm, 0.1μm あり)
※ 標準回転エンコーダ分解能は 2,000 CPR (オプションで 24,000 CPR あり)
(CPR: 1回転あたりのエンコーダカウント数)

質量／寸法

・LBR62-050 … 可動質量: 1.9 kg ／全体質量: 8.5 kg
・LBR62-150 … 可動質量: 2.0 kg ／全体質量: 11.1 kg
・LBR62-300 … 可動質量: 2.1 kg ／全体質量: 14.3 kg

仕様

型式	LBR62-050-35-3	LBR62-150-35-3	LBR62-300-35-3
駆動電圧	DC 48 V
リニアストローク	50 mm	150 mm	300 mm
本体寸法 (ロッド除く)	360×165×62 mm	460×165×62 mm	610×165×62 mm
全体質量	8.5 kg	11.1 kg	14.3 kg
可動質量	1.9 kg	2.0 kg	2.1 kg
リニアピーク推力 / 電流	100 N / 2.5 A
リニア推力定数	40 N/A
回転ピークトルク / 電流	2.2 Nm / 6 A
回転トルク定数	0.37 Nm/A
リニアエンコーダ仕様	Quad ABZ(差動), 分解能: 5 μm (オプション: 1 μm, 0.1 μm)
回転エンコーダ仕様	Quad ABZ(差動), 分解能: 2,000 CPR (カウント/回転)
端子仕様	標準: HDB26オス (ケーブル無し)

・オプションでエンコーダ分解能, ロッド先端形状の変更やバネ, 真空配管の内蔵が可能です。
・電圧は48Vdc以下でも動作しますが、推力や加速度が制限されます。
・連続推力は、ピーク推力の1/4程度を目安としてください。(動作環境で大きく異なります。)
・駆動に最適なドライバは用途に合わせて選定致しますのでご相談ください。
・製品仕様は変更となる場合がありますので、詳細はお問合せください。
