LAR55

55mm厚の直動+回転アクチュエータ。ネジ締めその他汎用に

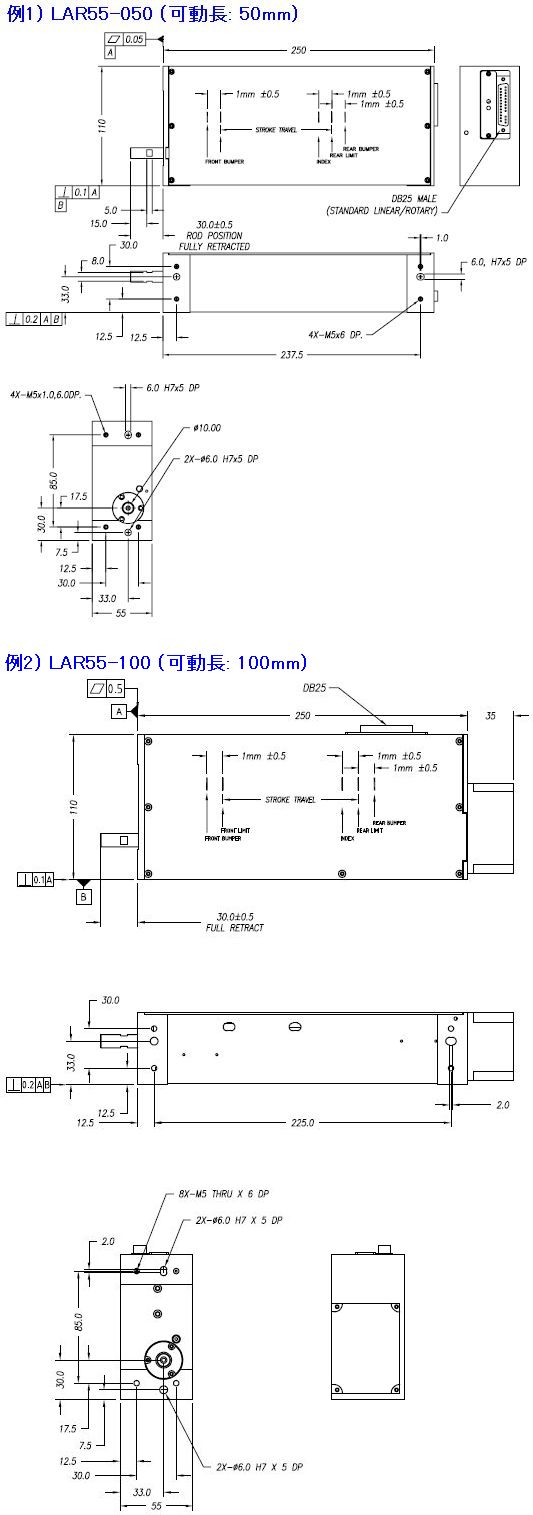

LAR55の簡易PDF図面はこちら
ストローク 50mm, 24V: MCA_LAR55-050_24V.pdf
ストローク 50mm, 48V: MCA_LAR55-050_48V.pdf
ストローク 100mm, 24V: MCA_LAR55-100_24V.pdf
ストローク 100mm, 48V: MCA_LAR55-100_48V.pdf
※ 製品仕様が変更となる場合がありますので、詳細はお問合せください。

ラインアップ

型番	ストローク	電圧	方式 / コイル数	分解能
LAR55-050-55-1	50 mm	24 V	リニア: VCM / 1コイル回転: ブラシモータ	リニア: 5 μm 回転: 2,000 CPR
LAR55-050-75-1	50 mm	48 V
LAR55-100-55-1	100 mm	24 V
LAR55-100-75-1	100 mm	48 V

※ 標準エンコーダ分解能は 5μm (オプションで 1μm, 0.1μm あり)
※ 標準回転エンコーダ分解能は 2,000 CPR (カウント/回転)

質量／寸法

・LAR55-050 … 可動質量: 300 g ／全体質量: 2.9 kg
・LAR55-100 … 可動質量: 500 g ／全体質量: 3.85 kg

仕様

型式	LAR55-050	LAR55-100
駆動電圧	24 V / 48 V
リニアストローク	50 mm	100 mm
本体寸法 (ロッド除く)	250×110×55 mm	285×110×55 mm
全体質量	2.9 kg	3.85 kg
可動質量	300 g	500 g
リニアピーク推力 / 電流	24V: 25 N / 1.6 A 48V: 40 N / 1.8 A	24V: 25 N / 1.6 A 48V: 25 N / 2 A
リニア推力定数	24V: 19 N/A 48V: 27 N/A	24V: 14.7 N/A 48V: 13 N/A
回転ピークトルク	24V: 0.08 Nm / 1.7 A 48V: 0.12 Nm / 2.4 A	0.2 Nm / 4 A
リニアエンコーダ仕様	Quad ABZ(差動), 分解能: 5 μm (オプション: 1 μm, 0.1 μm)
回転エンコーダ仕様	Quad ABZ(差動), 分解能: 2,000 CPR (カウント/回転)
端子仕様	標準: DB25オス (ケーブル無し)

・オプションでエンコーダ分解能, ロッド先端形状の変更やバネ, 真空配管の内蔵が可能です。
・電圧は24Vdc以下でも動作しますが、推力や加速度が制限される場合があります。
・連続推力は、ピーク推力の1/4程度を目安としてください。(動作環境で大きく異なります。)
・駆動に最適なドライバは用途に合わせて選定致しますのでご相談ください。
・製品仕様は変更となる場合がありますので、詳細はお問合せください。
