CAN-GW100/RS232

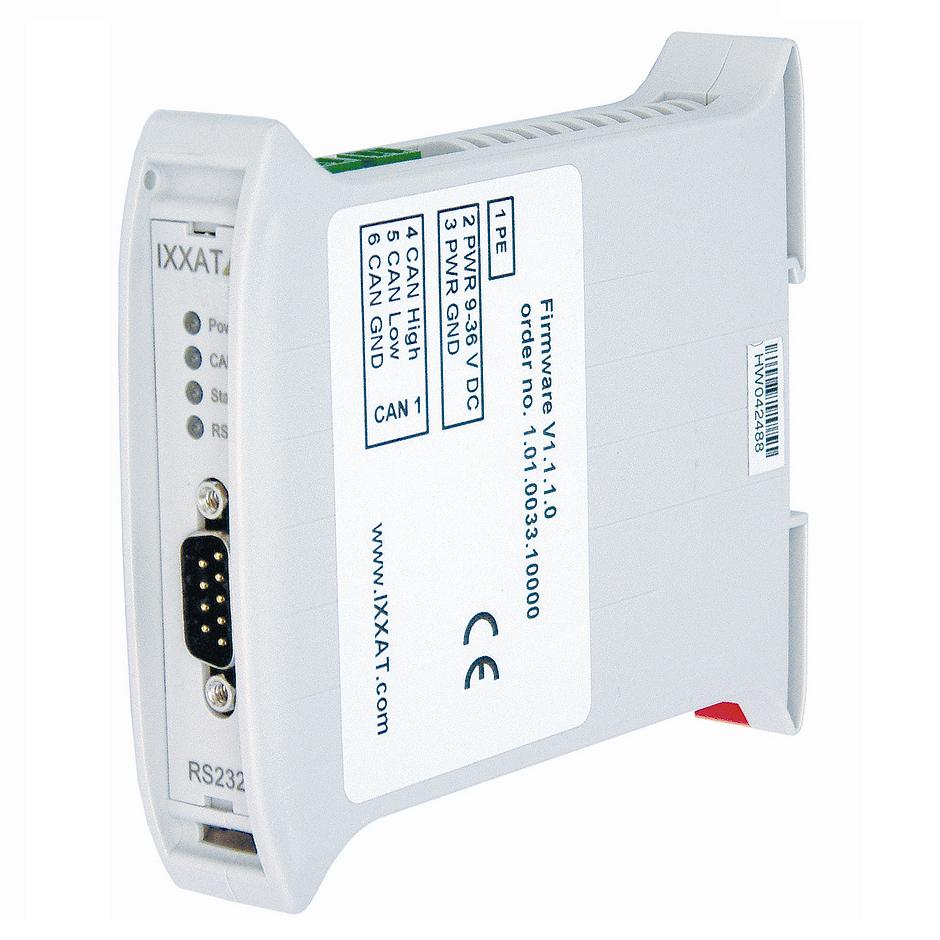

CAN-GW100/RS232
CAN-GW100/RS232はシリアルポートをCANバスネットワークに接続する装置です。CANとCANopenのネットワークで使用するために2つのモードが用意されています。


CANopenのサポート機能:
- 1 サーバーSDO expedited, non-expedited、CRCチェックなし
- 1 TX PDOスタティックマッピング
- 1 RX PDOスタティックマッピング
- 緊急メッセージ
- ハートビート生成
- NMTスレーブ

コミュニケーションインターフェイスとモードは、コンフィグレーションファイルとして設定されアップロードプログラムによってデバイスに保存されます。

テクニカルデータ
テクニカルデータ
マイクロコントローラーFujitsu MB90F543
メモリー128Kフラッシュ(チップ上)、6KRAM(チップ上)
オプションとして256K外部SRAM、256バイトI2C EEPROM
CANコントローラー1 × CAN(チップ上)、11/29-ビット識別子(CAN2.0A、2.0B)
CANバスインターフェイス1 × ISO 11898-2 (高速)
オプション: Galvanic isolation
シリアルポートRS232(600、1200、2400、4800、9600、19200、38400、57600、115200ビット/s)
電源9-36 V、1.5 W
使用温度範囲-20℃〜+70℃
認証CE
ハウジングプラスティックハウジング:約 110 × 75 × 22 mm

製品内容
・CAN-GW100/RS232
・設定ソフトウェア(Windows用)
・マニュアル
・設定用ケーブル(シリアルケーブル)

ご注意
本製品の設定時、PCと接続に使用するケーブルはシリアルケーブルです。PCとの接続には別途USB-シリアルコンバーターが必要になります。本製品には付属していませんのでご注意ください。

オーダー番号
オーダー番号
1.01.0033.20000CAN-GW100/RS232 – DIN Rail(Galvanic isolation)
