CAN@netⅡ/Generic

CAN-イーサーネットゲートウェイ
CAN-イーサーネット-CAN ブリッジ

PDF（105KB）

お知らせ

本製品は、数年以内に販売を終了いたします。

本製品の代替製品は、CAN@net NT200になります。
新規での導入の場合は代替製品でのご検討をお願いいたします。

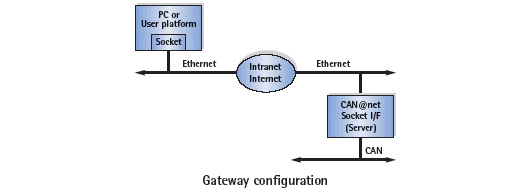

ゲートウェイモード

ゲートウェイモードでは、CAN@netⅡ/Genericは、PCやコントローラープラットフォームとTCP/IPで接続します。ホスト上のアプリケーションプログラムとは標準のTCP/IPソケットを使って通信を行い、シンプルなASCIIプロトコルを使用します。CAN@netⅡ/GenericはインターネットやLANを使ったシンプルかつフレキシブルなCANシステムへのアクセスを提供します。

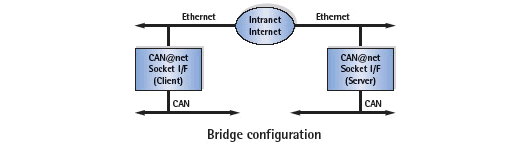

ブリッジモード

2つのCAN@netⅡ/Genericを使用してCAN-イーサーネット-CANブリッジをインプリメントすることができます。フィルターテーブルを設定して2つのCANシステム間のCANメッセージの交換することができます。

コンフィグレーションとファームウェア・アップデート

TCP/IPパラメーター設定は、自動デバイス検出をサポートしたPCツールを使用することで簡単に行えます。ブリッジ機能とCANコミュニケーションの設定はwebサーバーによってサポートされています。

テクニカルデータ

テクニカル・データ

PCバスインターフェイス	10/100Mbit/sイーサネット(10-Base T/100-base T：自動検出) コネクタ：RJ45
IPアドレスアロケーション	DHCP、PCツール経由
マイクロコントローラー	Freescale MCF5234, 150 MHz
メモリー	8 Mバイト DRAM, 4Mバイトフラッシュ
CANコントローラー	1 × Philips SJA1000、 1 × インターナル
CANバスインターフェイス	ISO/IS 11898-2、Sub D9 galvanically decoupled (500V)
電流供給	9-36V DC, ma× 750 mA（スクリューターミナル経由）
使用温度範囲	-20℃ ～ +70℃
認証	CE、FCC
ハウジング	Plastic housing for top hat rail mounting
サイズ	約22.5 x 100 x 115 mm

製品内容

・CAN@netⅡ//Generic本体
・マニュアル

オーダー番号

1.01.0086.10201

CAN@net II/Generic
