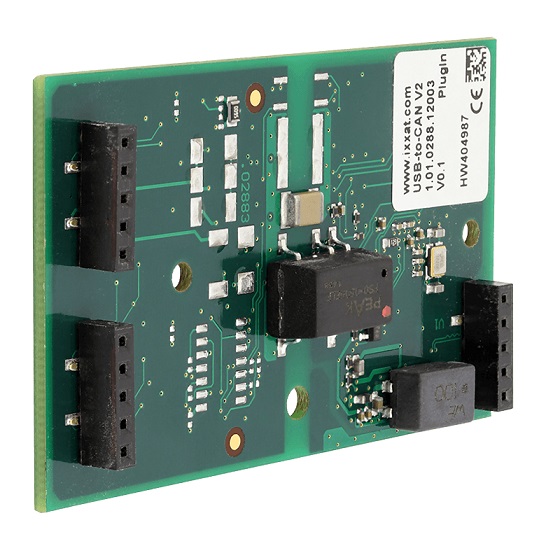

USB-to-CAN V2プラグイン

USB-to-CAN V2プラグインは、お客様のデバイスへの組込を目的としたUSB/CANインターフェイスです。非常にコンパクトな形状はスペースに制限のあるアプリケーションに最適です。非常に安価で実際の量産にもお使いいただけます。

特長

・高い費用対効果と汎用性
・コンパクトなサイズ
・他のPCインターフェイスと共通のドライバソフトのため、簡単に置き換えが可能
・産業装置、車載アプリケーションに最適
・電気的絶縁（ご購入時選択）

バリエーション

IXXATのUSB-to-CAN V2プラグインは、最新のUSB-to-CAN V2シリーズをベースにしています。インターフェイスはそのほかのUSB-to-CAN V2シリーズと同じ特性を持っており、IXXATのドライバーソフトVCI(Windows向け）、ECI（Linuxなど用）をフルにサポートしています。
高速CANチャンネルを2チャンネルまでサポートし、ひとつのチャンネルを低速CAN、LINチャンネル（マスター、またはスレーブとして動作）にソフトウェアで切替可能です。産業装置や車載アプリケーションなど広範囲のアプリケーションをカバーできます。

テクニカルデータ

PCバスインターフェイス	USB 2.0、高速
マイクロコントローラー	32ビット
CANコントローラー	内部、CAN2.0 A/B
CANボーレート	10kビット/秒～10Mビット/秒
高速CANトランシーバー	TI SN65HVD251D
低速CANトランシーバー＊	TJA1055T
LINトランシーバー＊	TJA1020
LINプロトコル＊	V1.3 & V2.0
LINボーレート＊	最大20kボー
電気的絶縁	1kV、1秒間（オプション）
供給電源	最大5V、500mA(USB経由）
温度範囲	-40℃～+85℃
フィールドバス接続	Single Row Female Header; 2.54ピッチ
USB接続	Single Row Female Header; 2.54ピッチ
寸法	67.5×40×9.2mm
重量	最大15g
取得認証	CE、EN 55022:2010、EN 61000-0-1:2007

＊オーダ番号：1.01.0288.22043のみサポート

製品内容

・USB-to-CAN V2プラグイン本体
・ユーザーマニュアル
・Windows向けVCIドライバー
・Linux向けECIドライバー

VCIドライバー、ECIドライバーはメーカーWEBサイトよりダウンロードできます。

https://www.ixxat.com/technical-support/resources/downloads-and-documentation?ordercode=1.01.0288.11003

オーダー番号とバリエーション

機能	高速CANポート	低速CANポート	LINポート	フィールドバス電気的絶縁	オーダー番号
	1				1.01.0288.11003
	1			○	1.01.0288.12003
	2			○	1.01.0288.22003
	2⁽¹⁾	1	1⁽²⁾	○	1.01.0288.22043

(1)2チャンネルのうち1チャンネルが、ISO11898-2とISO11898-3をソフトウェアで切替可能。

(2)LIN マスター/スレーブ動作はソフトウェアで切替可能。
