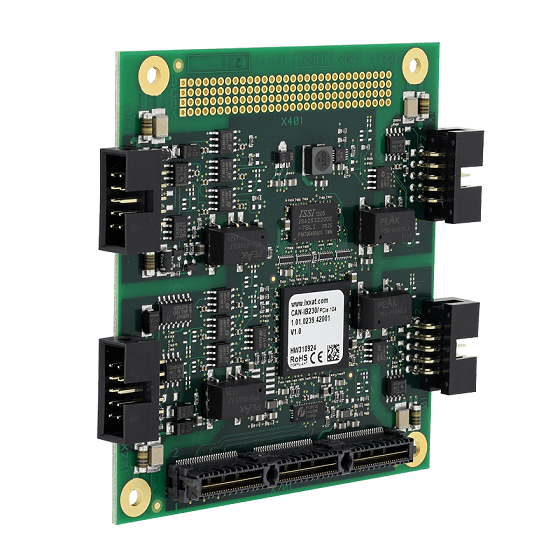

CAN-IB130/PCIe 104

CAN-IB130/PCIe 104は、PCI/104-Expressに対応したモジュラ形式のボードです。2×CANチャンネルまでサポートし電気的絶縁機能もあります。

本製品は、販売終了を予定している製品です。そのため新しい開発にご利用をご検討する際は、CANーIB230/PCIe 104をご検討ください。

機能と特長

・低コストのパッシブインタフェース（オンボードマイクロプロセッサなし）
・PCインタフェースを簡単に取り替えられる汎用ドライバソフト
・1、または2×CANチャンネル
・電気的絶縁機能サポート

本製品は、IXXATのドライバソフトウェア、各種API(CANopen、J1939)やソフトウェアツール（CANアナライザなど）をサポートしています。

アプリケーションの要求事項に応じて、1台のPCに本製品を複数搭載することで、CANチャンネルを2チャンネル以上増設できます。すべてのボードは、IXXATのVCIドライバソフトで制御します。

PCバスインタフェース	PCI Express (V1.1)
PCアドレス範囲	プラグ&プレイ
割込み	プラグ&プレイ
CANインタフェース	1、または2×CANインタフェース:CAN 2.0A/B、CiA303-1準拠Bent2×5ピンコネクタ、電気的絶縁(1kV、1秒間）
供給電源	3.3V DC、およそ350mA
温度範囲	-40℃～+85℃
取得認証	CE、FCC
寸法	およそ90×96mm

製品内容

・PC/CANインタフェースカード
・マニュアル
・IDC Dsub-9アダプタケーブル
・Windows 11/10/8/7対応CANドライバー（VCI)
・簡易CANモニタソフトウェア"canAnalyser Mini"

VCIドライバソフトウェアについては、以下のURLもご覧ください。

https://www.servo.jp/products/VCI_V4.html

オーダ番号

1.01.0238.12000	CAN-IB130/PCIe 104 1×高速CANチャンネル、電気的絶縁あり
1.01.0238.22000	CAN-IB130/PCIe 104 2×高速CANチャンネル、電気的絶縁あり
