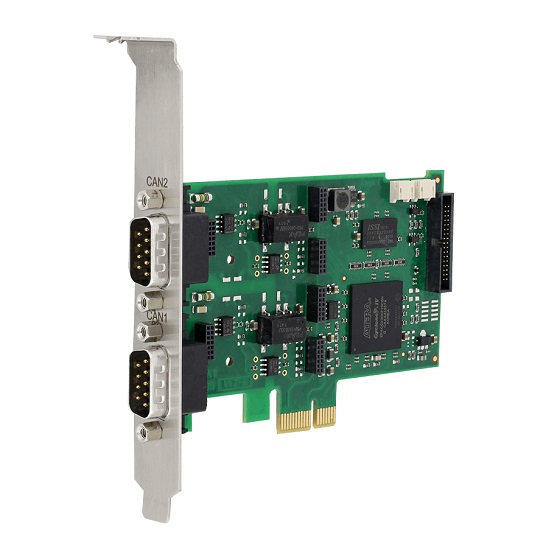

CAN-IB200/PCIe

CAN-IB200/PCIeは、高速CAN(ISO 11898-2)や低速フォルトトレラント(故障診断)CAN(ISO 11898-3)に対応したCANインタフェースボードです。2チャンネル対応ボード、拡張ボードなど汎用性と拡張性が高く、CANアプリケーションをはじめJ1939、LINなどのアプリケーション開発に最適です。

機能と特長

・32ビットマイクロコントローラ搭載のアクティブCANインターフェイス
・フィールドバス拡張や拡張ボードで簡単に拡張可能
・最大4チャンネルまでCANを拡張可能（高速/低速切替可能）
・LINやK-Lineに対応（オプション）
・スタンダードバージョン&ロープロファイルバージョン
・電気的絶縁機能（オプション）
・PCインタフェースを簡単に取り替えられる汎用ドライバーソフト

CAN-IB200/PCIeはCANチャンネルを4つまで搭載可能で、ご購入時の指定で電気的絶縁機能もあります。車載ネットワークの分野でお使いの場合、低速CANへの切替も可能です。加えてLINEやK-Lineを最大4チャンネルまで搭載可能です。本製品はモジュラ形式によりピギーバックモジュールを介してお客様の固有のインタフェースと簡単に拡張できます。

インタフェースの数が多いため、次のような要求の厳しいアプリケーションに適しています。
・テストベンチ
・ハンドリングシステム
・製造プラント

必要であれば、インタフェースチャンネルの数は、1台のPC内で複数のカードを使用して拡張できます。

テクニカルデータ

PCバスインタフェース	PCI express (V1.1)
PCアドレス範囲	プラグ＆プレイ
割込み	プラグ＆プレイ
マイクロコントローラ	32ビット
CANインタフェース	1、2、4×CANインタフェース:CAN 2.0A/B、CiA 303-1準拠Dsub9ピンプラグオプション：低速CAN（ソフトウェアで切替可能）オプション：電気的絶縁（1KV/1秒間）
LIN/K-Lineインタフェース	オプション：LIN(ISO 9141)、またはK-Line:Dsub9ピンプラグ×最大4チャンネル
供給電源	3.3V DC、およそ390mA
温度範囲	0℃～+70℃
取得認証	CE、FCC
寸法	およそ65×105mm（スタンダード、ロープロファイル）

テスト

製品内容

・PC/CANインタフェースカード
・マニュアル
・Windows 11/10/8/7対応CANドライバー（VCI)
・簡易CANモニタソフトウェア"canAnalyser Mini"

VCIドライバソフトウェアについては、以下のURLもご覧ください。

https://www.servo.jp/products/VCI_V4.html

オーダ番号

CANインタフェースボード

	高速CANインタフェース	電気的絶縁	搭載可能フィールドバス拡張ボード	搭載可能拡張ボード	マルチCANピギーバック
スタンダードバージョン
1.01.0233.11000	1
1.01.0233.12001	1	○	1
1.01.0233.22001	2	○	2	1.01.0240.22103	1.01.0242.22000

拡張ボード(マルチCANピギーバックとは併用できません)

	高速CANインタフェース	電気的絶縁	搭載可能フィールドバス拡張ボード	使用可能CANインタフェース
1.01.0240.22103	2	○	2	1.01.0233.22001
1.01.0240.22203	2	○	2	1.01.0234.22001

フィールドバス拡張ボード(マルチCANピギーバックとは併用できません)

1.01.0241.20001	低速CANインタフェース（電気的絶縁あり）×1
1.01.0241.20014	LIN/ext. VBAT(電気的絶縁あり)×1
1.01.0241.20100	低速CAN×1＋LIN×1(電気的絶縁あり)

マルチCANピギーバック

	高速CANインタフェース	備考	使用可能CANインタフェース
1.01.0242.22000	2(電気的絶縁あり)	拡張ボード(1.01.0240.22103)とは併用できません。	1.01.0233.22001
