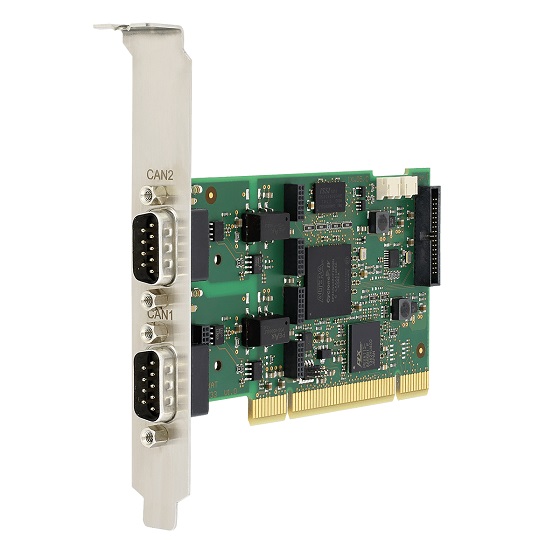

CAN-IB300/PCI

CAN-IB300/PCIは、拡張ボードにより最大4つまでのCANチャンネルをサポートしたモジュラ形式のパッシブCANインタフェースです。スタンダードとロープロファイルのバージョンがあります。

機能と特長

・低コストのパッシブインタフェース（オンボードマイクロプロセッサなし）
・フィールドバス拡張や拡張ボードで簡単に拡張可能
・最大4チャンネルまでCANを拡張可能（高速/低速切替可能）
・スタンダードバージョン&ロープロファイルバージョン
・電気的絶縁機能(オプション)
・PCインタフェースを簡単に取り替えられる汎用ドライバソフト

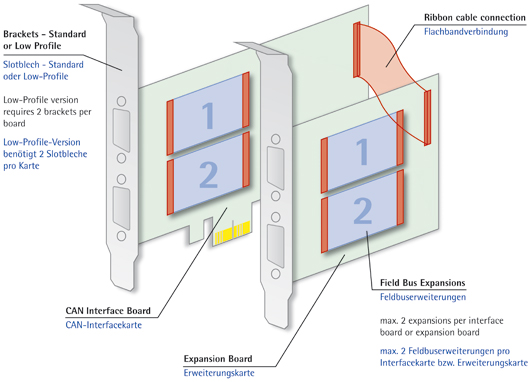

CAN-IB300/PCIはCANチャンネルを4つまで搭載可能で、ご購入時の指定で電気的絶縁機能もあります。車載ネットワークの分野でお使いの場合、低速CANへの切替も可能ですアプリケーションの要求事項に応じて、1台のPCに本製品を複数搭載することで、CANチャンネルを増設できます。本製品はモジュラ形式によりピギーバックモジュールを介してお客様の固有のインタフェースと簡単に拡張できます。

製品内容

・PC/CANインタフェースカード
・マニュアル
・Windows 11/10/8/7対応CANドライバ（VCI)
・簡易CANモニタソフトウェア"canAnalyser Mini"

VCIドライバソフトウェアについては、以下のURLもご覧ください。

https://www.servo.jp/products/VCI_V4.html

オーダ番号

CANインタフェースボード

	高速CANインタフェース	電気的絶縁	搭載可能フィールドバス拡張ボード	搭載可能拡張ボード	マルチCANピギーバック
スタンダード
1.01.0291.12001	1	○	1
1.01.0291.22001	2	○	2	1.01.0240.22103	1.01.0242.22000

CAN拡張ボード(マルチCAN拡張ボードとは併用できません)

	高速CANインタフェース	電気的絶縁	搭載可能フィールドバス拡張ボード	使用可能CANインタフェース
1.01.0240.22103	2	○	2	1.01.0291.22001
1.01.0240.22203	2	○	2	1.01.0292.22001

フィールドバス拡張ボード(マルチCAN拡張とは併用できません)

1.01.0241.20001

フィールドバス拡張
低速CANインタフェース（電気的絶縁あり）×1

マルチCAN拡張

	高速CANインタフェース	備考	使用可能CANインタフェース
1.01.0242.22000	2(電気的絶縁あり)	CAN拡張ボード(1.01.0240.22103)とは併用できません	1.01.0291.22001
