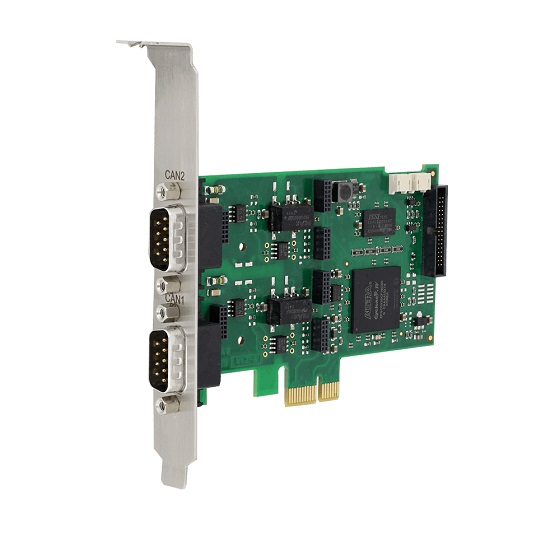

CAN-IB100/PCIe

CAN-IB100/PCIeは拡張ボードで拡張可能なモジュラ形式のコンセプトで開発されたパッシブCANインタフェースです。

機能と特長

・低コストのパッシブインタフェース（オンボードマイクロプロセッサなし）
・フィールドバス拡張や拡張ボードで簡単に拡張可能
・最大4チャンネルまでCANを拡張可能（高速/低速切替可能）
・スタンダードバージョン&ロープロファイルバージョン
・電気的絶縁機能(オプション)
・PCインタフェースを簡単に取り替えられる汎用ドライバソフト

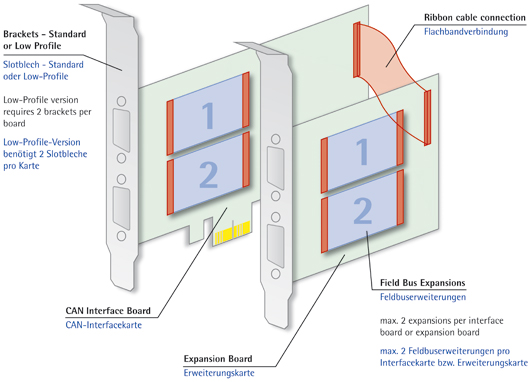

CAN-IB100/PCIeはCANチャンネルを4つまで搭載可能で、ご購入時の指定で電気的絶縁機能もあります。車載ネットワークの分野でお使いの場合、低速CANへの切替も可能です。本製品はモジュラ形式によりピギーバックモジュールを介してお客様固有のインタフェースと簡単に拡張できます。

テクニカルデータ

PCバスインタフェース	PCI express (V1.1)
PCアドレス範囲	プラグ&プレイ
割込み	プラグ&プレイ
CANインタフェース	1、2、4×CANインタフェース:CAN 2.0A/b,CiA 303-1準拠Dsub9ピンプラグオプション：低速CAN（ソフトウェアで切替可能）オプション：電気的絶縁（1KV/1秒間）
供給電源	3.3V DC、およそ350mA
温度範囲	0℃～+70℃
取得認証	CE、FCC
寸法	およそ65×105mm（スタンダード、ロープロファイル）

製品内容

・PC/CANインタフェースカード
・マニュアル
・Windows 11/10/8/7対応CANドライバ（VCI)
・簡易CANモニタソフトウェア"canAnalyser Mini"

VCIドライバソフトウェアについては、以下のURLもご覧ください。

https://www.servo.jp/products/VCI_V4.html

オーダ番号

CANインタフェースボード

	高速CANインタフェース	電気的絶縁	搭載可能フィールドバス拡張ボード	搭載可能拡張ボード	マルチCANピギーバック
スタンダードバージョン
1.01.0231.11000	1
1.01.0231.12001	1	○	1
1.01.0231.22001	2	○	2	1.010240.22103	1.01.0242.22000

拡張ボード(マルチCANピギーバックとは併用できません)

	高速CANインタフェース	電気的絶縁	搭載可能フィールドバス拡張ボード	使用可能CANインタフェース
1.01.0240.22103	2	○	2	1.01.0231.22001
1.01.0240.22203	2	○	2	1.01.0232.22001

フィールドバス拡張ボード(マルチCANピギーバックとは併用できません)

1.01.0241.20001

低速CANインタフェース（電気的絶縁あり）×1
