CAN-IB400/PCI

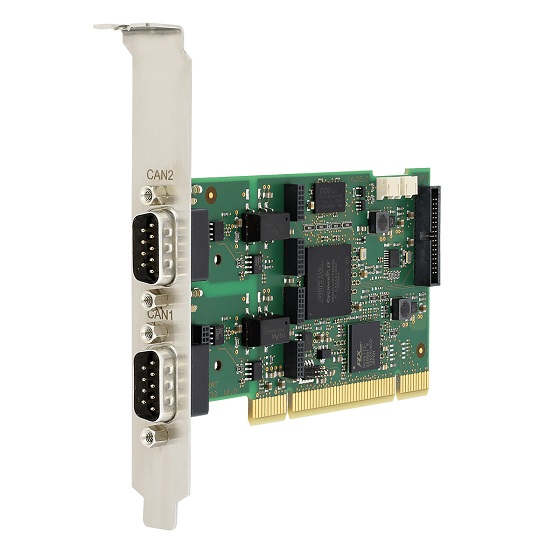

CAN-IB400/PCI
CAN-IB400/PCIは、高速CAN(ISO 11898-2)や低速フォルトトレラント(故障診断)CAN(ISO 11898-3)に対応したCANインタフェースボードです。2チャンネル対応ボード、拡張ボードなど汎用性と拡張性が高く、CANアプリケーションをはじめJ1939、LINなどのアプリケーション開発に最適です。


機能と特長
・32ビットマイクロコントローラ搭載のアクティブCANインターフェイス
・フィールドバス拡張や拡張ボードで簡単に拡張可能
・最大4チャンネルまでCANを拡張可能(高速/低速切替可能)
・LINやK-Lineに対応(オプション)
・電気的絶縁機能(オプション)
・PCインタフェースを簡単に取り替えられる汎用ドライバーソフト

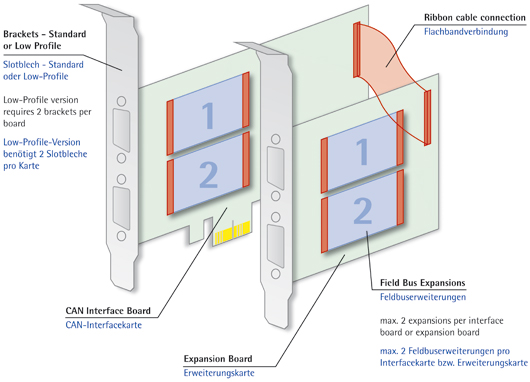

CAN-IB400/PCIはCANチャンネルを4つまで搭載可能で、ご購入時の指定で電気的絶縁機能もあります。車載ネットワークの分野でお使いの場合、低速CANへの切替も可能です。加えてLINEやK-Lineを最大4チャンネルまで搭載可能です。本製品はモジュラ形式によりピギーバックモジュールを介してお客様の固有のインタフェースと簡単に拡張できます。

インタフェースの数が多いため、次のような要求の厳しいアプリケーションに適しています。
・テストベンチ
・ハンドリングシステム
・製造プラント

必要であれば、インターフェイスチャンネルの数は、1台のPC内で複数のカードを使用して拡張できます。

テクニカルデータ
PCバスインタフェースPCI(V2.2)
PCアドレス範囲プラグ&プレイ
割込みプラグ&プレイ
マイクロコントローラ32ビット
CANインタフェース1、2、4×CAN異なフェース:CAN 2.0A/B、CiA303-1準拠Dsub9ピンプラグ
オプション:低速CAN(ソフトウェアで切替)
オプション:電気的絶縁(1KV/1秒間)
LIN/K-Lineインタフェースオプション:LIN(ISO 9141)、またはK-Line:Dsub9ピンプラグ×最大4チャンネル
供給電源およそ3.3V DC,500mA/5V DC, 100mA
温度範囲0℃〜+70℃
取得認証CE、FCC
寸法およそ65×120mm(スタンダード、ロープロファイル)

製品内容
・PC/CANインタフェースカード
・マニュアル
・Windows 11/10/8/7対応CANドライバ(VCI)
・簡易CANモニタソフトウェア"canAnalyser Mini"

VCIドライバソフトウェアについては、以下のURLもご覧ください。

https://www.servo.jp/products/VCI_V4.html

オーダ番号
CANインタフェースボード
 高速CANインタフェース電気的絶縁搭載可能フィールドバス拡ボード搭載可能拡張ボードマルチCANピギーバック
スタンダードバージョン
1.01.0293.1200111
1.01.0293.22001221.01.0240.221031.01.0242.22000
その他のバージョンのご要望がございましたら、お問い合わせください。
拡張ボード(マルチCANピギーバックとは併用できません)
 高速CANインタフェース電気的絶縁搭載可能フィールドバス拡張ボード使用可能CANインタフェース
1.01.0240.22103221.01.0293.22001
1.01.0240.22203221.01.0294.22001

フィールドバス拡張ボード(マルチCANピギーバックとは併用できません)
1.01.0241.20001低速CANインタフェース(電気的絶縁あり)×1
1.01.0241.20014LIN/ext. VBAT(電気的絶縁あり)×1
1.01.0241.20100低速CAN×1+LIN×1(電気的絶縁あり)

マルチCANピギーバック
 高速CANインタフェース備考使用可能CANインタフェース
1.01.0242.220002(電気的絶縁あり)拡張ボード(1.01.0240.22103)とは併用できません。1.01.0293.22001
