LAL95

高さ95mmの高推力ロッド可動アクチュエータ。
48V駆動のVCM型で可動域と1&2コイル合わせ
4種類をラインナップ。

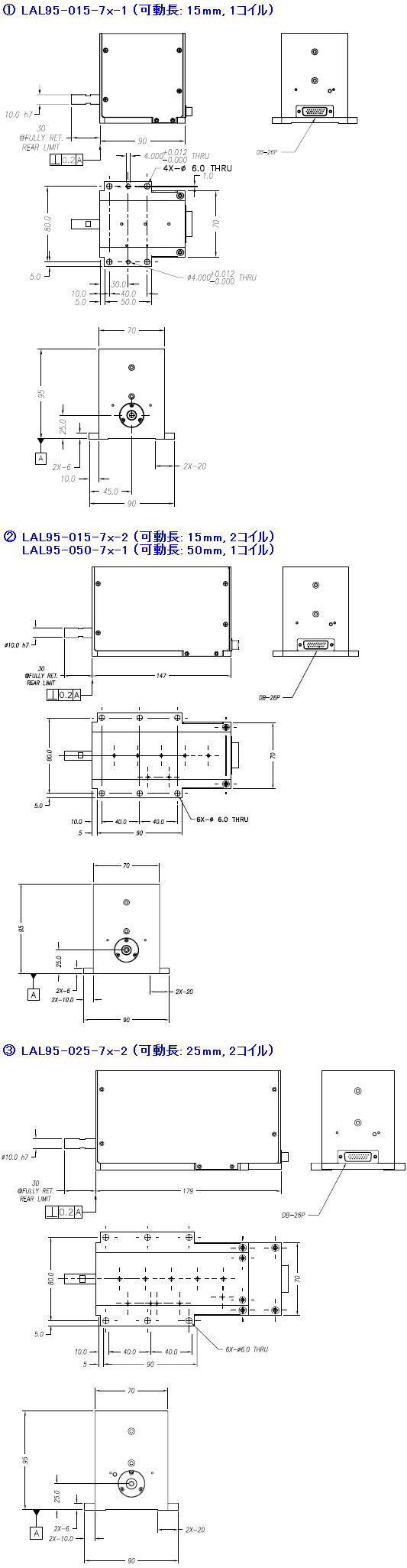

LAL95の簡易PDF図面はこちら
ストローク 15mm, 1コイル: MCA_LAL95-015_1coil.pdf
ストローク 15mm, 2コイル: MCA_LAL95-015_2coil.pdf
ストローク 25mm, 2コイル: MCA_LAL95-025_2coil.pdf
ストローク 50mm, 1コイル: MCA_LAL95-050_1coil.pdf
※ 製品仕様が変更となる場合がありますので、
詳細はお問合せください。

ラインアップ

型番	ストローク	電圧	方式 / コイル数	分解能
LAL95-015-75-1	15 mm	48 V	VCM / 1コイル	5 μm
LAL95-015-75-2	15 mm		VCM / 2コイル
LAL95-025-75-2	25 mm		VCM / 2コイル
LAL95-050-75-1	50 mm		VCM / 1コイル

※ 標準エンコーダ分解能は 5μm (オプションで 1μm, 0.5μm, 0.1μm, Sin/Cos あり)

質量／寸法

・LAL95-015-7x-1 … 可動質量: 250 g ／全体質量: 2.2 kg
・LAL95-015-7x-2 … 可動質量: 500 g ／全体質量: 3 kg
・LAL95-025-7x-2 … 可動質量: 580 g ／全体質量: 3.8 kg
・LAL95-050-7x-1 … 可動質量: 250 g ／全体質量: 3 kg

仕様

型式	LAL95-015-7x-1	LAL95-015-7x-2	LAL95-025-7x-2	LAL95-050-7x-1
駆動電圧	48 V
ストローク	15 mm		25 mm	50 mm
本体寸法 (ロッド除く)	90×70×95 mm	147×70×95 mm	179×70×95 mm	147×70×95 mm
全体質量	2.2 kg	3 kg	3.75 kg	3 kg
可動質量	250 g	500 g	580 g	250 g
ピーク推力 / 電流	84 N / 1.7 A	185 N / 3.2 A	162 N / 3.1 A	65 N / 1.7 A
推力定数	53 N/A	58 N/A	52 N/A	41 N/A
エンコーダ仕様	Quad ABZ(差動), 分解能: 5 μm (オプション: 1 μm, 0.5 μm, 0.1 μm)
ケーブル/端子仕様	標準: HD26オス (ケーブル無し)

・オプションでエンコーダ分解能, ロッド先端形状の変更やバネ, 真空配管の内蔵が可能です。
・電圧は24Vdc以下でも動作しますが、推力や加速度が制限される場合があります。
・連続推力は、ピーク推力の1/4程度を目安としてください。(動作環境で大きく異なります。)
・駆動に最適なドライバは用途に合わせて選定致しますのでご相談ください。
・製品仕様は変更となる場合がありますので、詳細はお問合せください。
