LAL55

55mm厚の汎用ロッド可動タイプ。
VCM型で可動域:50～150mm、
24Vと48V合わせて6種類をラインナップ。

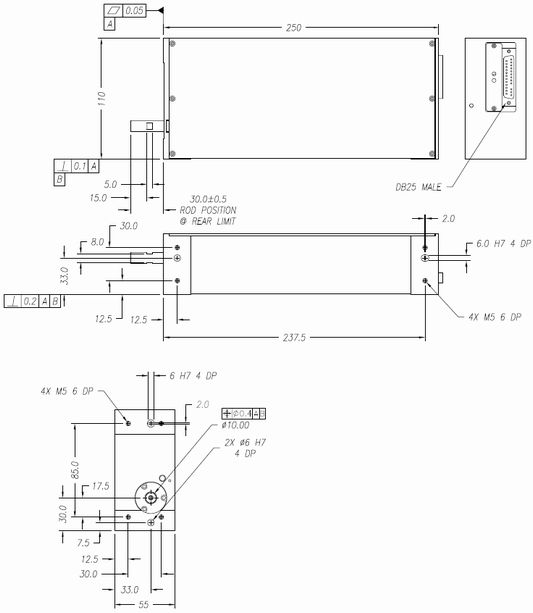

LAL55の簡易PDF図面はこちら
ストローク 50mm, 24V: MCA_LAL55-050_24V.pdf
ストローク 50mm, 48V: MCA_LAL55-050_48V.pdf
ストローク100mm, 24V: MCA_LAL55-100_24V.pdf
ストローク100mm, 48V: MCA_LAL55-100_48V.pdf
ストローク150mm, 24V: MCA_LAL55-150_24V.pdf
ストローク150mm, 48V: MCA_LAL55-150_48V.pdf
※ 製品仕様が変更となる場合がありますので、
詳細はお問合せください。

ラインアップ

型番	ストローク	電圧	方式 / コイル数	分解能
LAL55-050-55-1	50 mm	24 V	VCM / 1コイル	5 μm
LAL55-050-75-1	50 mm	48 V
LAL55-100-55-1	100 mm	24 V
LAL55-100-75-1	100 mm	48 V
LAL55-150-55-1	150 mm	24 V
LAL55-150-75-1	150 mm	48 V

※ 標準エンコーダ分解能は 5μm (オプションで 1μm, 0.5μm, 0.1μm あり)

質量／寸法

・LAL55-050 … 可動質量: 0.3 kg ／全体質量: 3 kg
・LAL55-100 … 可動質量: 0.3 kg ／全体質量: 3.8 kg
・LAL55-150 … 可動質量: 0.4 kg ／全体質量: 4.5 kg

仕様

型式	LAL55-050	LAL55-100	LAL55-150
駆動電圧	24 V / 48 V
ストローク	50 mm	100 mm	150 mm
本体寸法 (ロッド除く)	250×110×55 mm
全体質量	3 kg	3.8 kg	4.5 kg
可動質量	0.3 kg		0.4 kg
ピーク推力 / 電流	24V: 25 N / 1.3 A 48V: 40 N / 1.8 A	24V: 16 N / 1.3 A 48V: 25 N / 1.8 A	24V: 13 N / 1.3 A 48V: 19.5 N / 1.8 A
推力定数	24V: 19.5 N/A 48V: 24.5 N/A	24V: 13 N/A 48V: 17 N/A	24V: 10 N/A 48V: 12.5 N/A
エンコーダ仕様	Quad ABZ(差動), 分解能: 5 μm (オプション: 1μm, 0.5μm, 0.1μm)
ケーブル/端子仕様	標準: DB25オス (ケーブル無し)

・オプションでエンコーダ分解能, ロッド先端形状の変更やバネ, 真空配管の内蔵が可能です。
・電圧は24Vdc以下でも動作しますが、推力や加速度が制限される場合があります。
・連続推力は、ピーク推力の1/4程度を目安としてください。(動作環境で大きく異なります。)
・駆動に最適なドライバは用途に合わせて選定致しますのでご相談ください。
・製品仕様は変更となる場合がありますので、詳細はお問合せください。
