LBL25

25mm厚の薄型ロッド可動タイプ。
3相リニアタイプのため高推力で、
可動域:25～200mmの6種類をラインナップ。

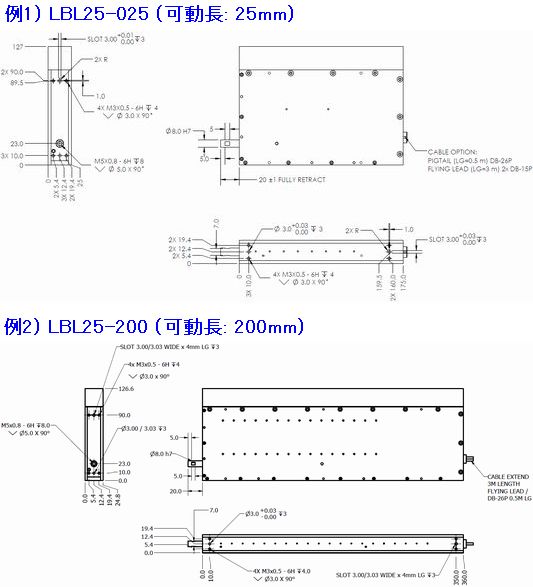

LBL25 の簡易PDF図面はこちら
ストローク 25mm: MCA_LBL25-025.pdf
ストローク 50mm: MCA_LBL25-050.pdf
ストローク100mm: MCA_LBL25-100.pdf
ストローク150mm: MCA_LBL25-150.pdf
ストローク200mm: MCA_LBL25-200.pdf
※ 製品仕様が変更となる場合がありますので、
詳細はお問合せください。

ラインアップ

型番	ストローク	電圧	方式 / コイル数	分解能
LBL25-025-35-3	25 mm	48 V	3相リニア / 3コイル	5 μm
LBL25-050-35-3	50 mm
LBL25-075-35-3	75 mm
LBL25-100-35-3	100 mm
LBL25-150-35-3	150 mm
LBL25-200-35-3	200 mm

※ 標準エンコーダ分解能は 5μm (オプションで 1μm あり)

質量／寸法

・LBL25-025 … 可動質量: 140 g ／全体質量: 2.0 kg
・LBL25-050 … 可動質量: 160 g ／全体質量: 2.2 kg
・LBL25-075 … 可動質量: 180 g ／全体質量: 2.22 kg
・LBL25-100 … 可動質量: 190 g ／全体質量: 2.24 kg
・LBL25-150 … 可動質量: 220 g ／全体質量: 3.8 kg
・LBL25-200 … 可動質量: 210 g ／全体質量: 4.56 kg

仕様 (抜粋)

型式	LBL25-025	LBL25-050	LBL25-100	LBL25-200
駆動電圧	48 V
ストローク	25 mm	50 mm	100 mm	200 mm
本体寸法 (ロッド除く)	175×102×25 mm	200×102×25 mm	280×102×25 mm	360×102×25 mm
全体質量	2.0 kg	2.2 kg	2.24 kg	4.56 kg
可動質量	140 g	160 g	190 g	210 g
ピーク推力 / 電流	70 N / 2.5 A		60 N / 1.7 A	45 N / 1.5 A
推力定数	31.2 N/A		35 N/A	30 N/A
エンコーダ仕様	Quad ABZ(差動), 分解能: 5 μm (オプション: 1 μm)
ケーブル/端子仕様	標準: ピッグテール (ケーブル長:0.5m, 端子:HD26オスに統合) オプション: フライングリード (ケーブル長:3m, 信号線:Dsub15オス+電力線)

・オプションでエンコーダ分解能, ケーブル仕様, ロッド先端形状の変更やバネ, 真空配管の内蔵が可能です。
・電圧は24Vdc以下でも動作しますが、推力や加速度が制限される場合があります。
・連続推力は、ピーク推力の1/4程度を目安としてください。(動作環境で大きく異なります。)
・駆動に最適なドライバは用途に合わせて選定致しますのでご相談ください。
・製品仕様は変更となる場合がありますので、詳細はお問合せください。
