LDL25

25mm厚の低価格ロッド可動型アクチュエータ
現実的な価格でエアシリンダの代替が可能！
(全モデル3相リニアタイプ)

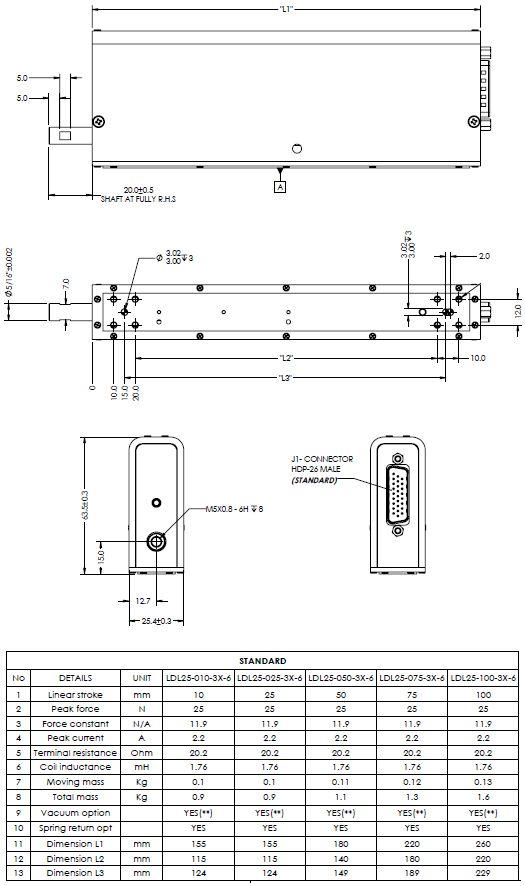

LDL25の簡易PDF図面はこちら
MCA_LDL25.pdf

※ 製品仕様が変更となる場合がありますので、
詳細はお問合せください。

PDF（810KB）

ラインアップ

型番	ストローク	電圧	方式 / コイル数	分解能
LDL25-010-35-6	10 mm	48 V	3相リニア / 6コイル	5 μm
LDL25-025-35-6	25 mm
LDL25-050-35-6	50 mm
LDL25-075-35-6	75 mm
LDL25-100-35-6	100 mm

※ 標準エンコーダ分解能は 5μm (オプションで 1μm あり)

質量／寸法

・LDL25-010 … 可動質量: 0.10 kg ／全体質量: 0.9 kg
・LDL25-025 … 可動質量: 0.10 kg ／全体質量: 0.9 kg
・LDL25-050 … 可動質量: 0.11 kg ／全体質量: 1.1 kg
・LDL25-075 … 可動質量: 0.12 kg ／全体質量: 1.3 kg
・LDL25-100 … 可動質量: 0.13 kg ／全体質量: 1.6 kg

仕様 (抜粋)

型式	LDL25-010	LDL25-025	LDL25-050	LDL25-075	LDL25-100
駆動電圧	48 V
ストローク	10 mm	25 mm	50 mm	75 mm	100 mm
本体寸法 (ロッド除く)	155×63.5×25.4 mm		180×63.5×25.4 mm	220×63.5×25.4 mm	260×63.5×25.4 mm
全体質量	0.9 kg		1.1 kg	1.3 kg	1.6 kg
可動質量	0.10 kg		0.11 kg	0.12 kg	0.13 kg
ピーク推力 / 電流	30 N / 3.6 A
推力定数	8.4 N/A
エンコーダ仕様	Quad ABZ(差動), 分解能: 5 μm (オプション: 1 μm)
ケーブル/端子仕様	標準: HD26 オス (ケーブル無し)

・オプションでエンコーダ分解能, ロッド先端形状の変更やバネ, 真空配管の内蔵が可能です。
・電圧は24Vdc以下でも動作しますが、推力や加速度が制限されます。
・連続推力は、ピーク推力の1/4程度を目安としてください。(動作環境で大きく異なります。)
・駆動に最適なドライバは用途に合わせて選定致しますのでご相談ください。
・製品仕様は変更となる場合がありますので、詳細はお問合せください。
